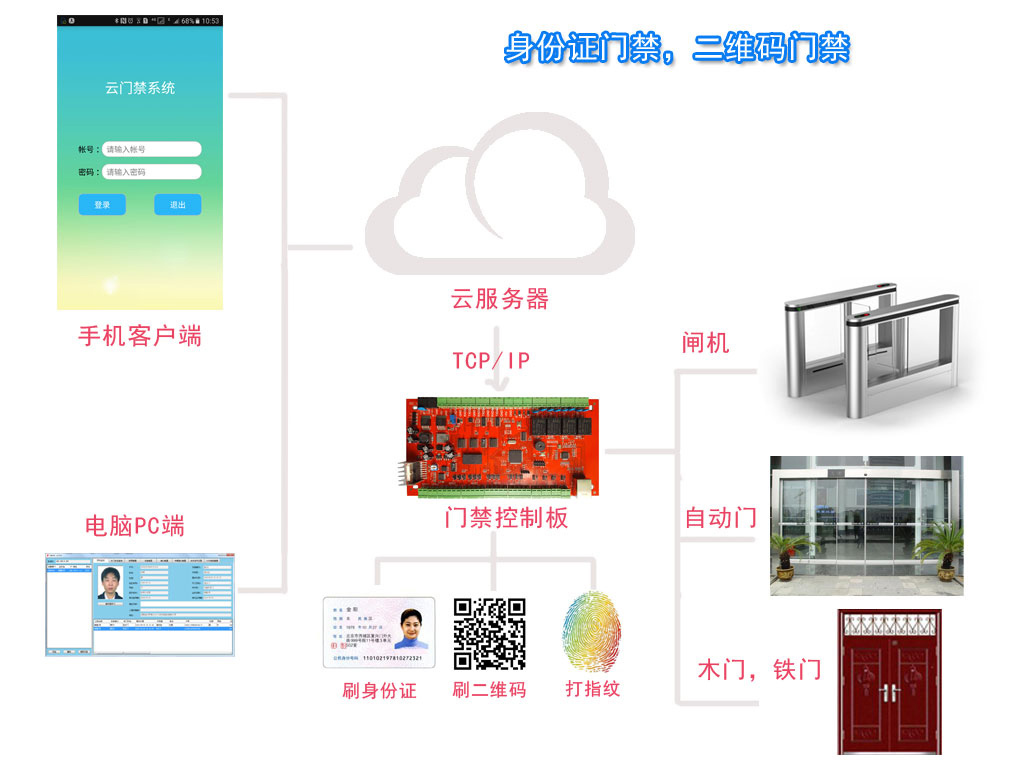

一、安裝布線

1、讀卡器到控制器的線

建議用全銅屏蔽線，線徑建議0.3平方毫米以上。最長不可以超過10米。讀卡的方式，建議用卡片正對著讀卡自然靠近，用身份證從側面快速劃過的讀卡方法不可取，不保證刷身份證成功。

身份證閱讀器安裝最好不要安裝在金屬面上，由于身份證閱讀器是射頻產品，無論是前方還是后方附近的金屬會吸收其射頻信號，如果金屬面很大，甚至?xí)绊懙缴矸葑C閱讀器都不到信息，或者讀卡距離衰減得很厲害。另外，兩個身份證閱讀器距離過近也會相互影響，有的會使讀卡距離變短，有的會變長引起兩個讀卡器同時讀卡或讀卡器讀不到卡。解決辦法是：盡量不要安裝在金屬平面上，或者將讀卡器安裝背靠金屬部分挖掉，兩個身份證閱讀器之間的距離保持在25c以上。

2、開門按鈕到控制器的線

建議采用兩芯線，線徑在0.3平方毫米以上。

3、電鎖到控制器的線

建議使用兩芯電源線，線徑在1.0平方毫米以上。如果超過50米要考慮用更粗的線，或者多股并聯，或者通過電源的微調按鈕，調高輸出電壓到14V左右。最長不要超過100米。

門禁施工中從電鎖到控制器的一段線，看起來很平凡，如果不規范很容易引起不好找原因的故障現象，這個一定要引起重視！

由于電鎖工作電流比較大（相對于門禁系統的其他設備例如控制器、身份證閱讀器），電鎖離控制器有時候安裝有一定的距離，線上的壓降會比較大。如果壓降太大，會使得電鎖有時帶得動，有時帶不動。磁力鎖有時吸力不夠。表現為門開關不正常。甚至?xí)涂刂破鲹寠Z電流資源，使得控制器供電不足，出現重啟甚至死機情況。

有些工程人員圖一時布線方便，或者采購方便，使用網絡線來布電鎖到控制器的電線，是很容易引起故障的，雖然調試的時候好像沒有問題，過一段時間，就會經常出現問題了。

從電鎖到控制器的線，如果線長小于50米，要求使用截面積1.0平方毫米的兩芯電源線，無需屏蔽，如果超過50米請加倍布多一條兩芯電源線，并聯供電。如果線長大于100米，建議將控制器挪近門電鎖的位置，以縮短布線距離。網線的截面積是0.2平方毫米的，比我們規范的線材小5倍，所以是絕對不行的，即使控制器到電鎖的距離很近。

電鎖門磁信號線，可以采用網線。有些人，將網線的四股合一股，給電鎖供電，雖然理論上也接近規范，但不建議您這樣做。這樣做會使得接線端子不穩等帶來其他隱患。

4、門磁到控制器的線

建議選擇兩芯線，線徑在0.3平方毫米以上，如果無需在線了解門的開關狀態或者無需門長時間未關閉報警和非法闖入報警功能，門磁線可不接。

5、TCP／IP通訊線

控制器到服務器哦之間，以及控制器到轉換器的線，均是TCP/IP通訊線。建議使用8芯屏蔽雙絞網線。線徑在0.3平方毫米以上，。TCP/IP總線長度，理論上是可以達到120米，建議根據控制器數量或者通訊環境的復雜性，不要超過100米。如果超過請選用路由器來改善通訊環境。

如果TCP/IP走線不規范或者超出通訊范圍，會出現通訊不上或者有時通訊上有時通訊不上的現象。

二、布線施工注意事項

1、     所有走線都必須套管，PVC管和鍍鋅管都可以，避免老鼠咬斷線路引起故障。雖然控制器具備了良好的防靜電、防雷擊、防漏電設計，請務必保證控制器機箱和交流電地線連接完善，且交流電地線真實接地。

2、     建議不要經常帶電拔插接線端子，請務必拔下接線端子，再進行相應的安裝工作。

3、     請勿擅自拆卸或者更換控制器的芯片，非專業的操作會導致控制器損毀。

4、     不建議您擅自對接其他附加設備，所有非常規的操作，請務必先于我方工程師溝通。

5、     不要將控制器和其他大電流設備接在同一供電插座上。

6、     身份證閱讀器的安裝高度是距地面1.45米，可以根據客戶的使用習慣，適當增加或者降低。

7、     控制器建議安裝在弱電井等便于維護的地點。

8、     接線端子注意規范接線，不要裸露金屬部分過長，以免引起短路和通訊故障。

9、     若需要保存門禁事件記錄則定期從控制器中讀取數據。

10、    視應用場合做好停電的處理措施如采用UPS電源等。

11、    注意此產品的使用環境。

12、    身份證閱讀器和控制器的連線距離不要超過10米。

13、    微機與控制器的連線距離：TCP/IP   100m

14、    控制器輸入/出電流比較小，工程調試時，如使用的電鎖瞬間沖擊電流過大，造成控制器重新啟動，建議在電鎖的電源線上并聯一只2200μF/35V的電解電容。（尤其是多把鎖接同一電源的，要么增大電源余量，要么多并幾個大電容）

15、    電鎖與控制器最好不使用同一電源供電口。（我們的門禁控制器是帶鎖電源的，此電源設計為雙電源，實際控制器電源和鎖電源是分開的，但保守的做法是最多接兩把磁力鎖）。

16、    控制器電源必須要用線性電源。由于線性電源有效功率不高，自身發熱厲害，一般是有效功率在40－70％不等，標稱5A的電源，有效電流在3A左右。但是，線性電源運行穩定，干擾少，適合長期穩定運行的設備。是國內外門禁設備普遍采用的電源類型。有些工程商問，能不能采用開關電源，開關電源功率大，有效功率高，我們不建議采用開關電源，開關電源一般會有較高的高頻紋波，會影響到主機運行的穩定性（尤其是通訊）。但可以用做鎖電源。

17、        對有強磁干擾的場所，應采用鍍鋅鋼管或封閉金屬線槽敷設并做接地處理。
